Vlier

品牌名称：

Vlier

商品型号：

产地：

单位：

独特工艺

按钮型手柄
L型手柄和其他特殊规格可选
手柄为黑色的铝合金，按钮为黄铜
柄体为300不锈钢

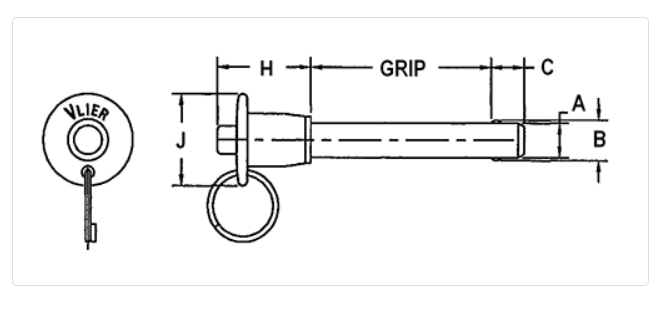

VLIER按钮型快锁插销——不锈钢锁销

产品型号	手柄长度(+.020/-.000)	公称直径	A(+.0000/-.0015)in.	B(+.005/-.000)in.	C(+.000/-.030)in.	H按钮英寸	按钮手柄英寸
产品型号	手柄长度(+.020/-.000)	公称直径	A(+.0000/-.0015)in.	B(+.005/-.000)in.	C(+.000/-.030)in.	H按钮英寸	最大	最小
SVLP18CB05	0.50	0.18(3/16)	0.1885	0.22	0.260	0.830	0.800	0.720
SVLP18CB075	0.75	0.18(3/16)	0.1885	0.22	0.260	0.830	0.800	0.720
SVLP18CB10	1.00	0.18(3/16)	0.1885	0.22	0.260	0.830	0.800	0.720
SVLP18CB125	1.25	0.18(3/16)	0.1885	0.22	0.260	0.830	0.800	0.720
SVLP18CB15	1.50	0.18(3/16)	0.1885	0.22	0.260	0.830	0.800	0.720
SVLP18CB20	2.00	0.18(3/16)	0.1885	0.22	0.260	0.830	0.800	0.720
SVLP18CB25	2.50	0.18(3/16)	0.1885	0.22	0.260	0.830	0.800	0.720
SVLP18CB30	3.00	0.18(3/16)	0.1885	0.22	0.260	0.830	0.800	0.720
产品型号	手柄长度(+.020/-.000)	公称直径	A(+.0000/-.0015)in.	B(+.005/-.000)in.	C(+.000/-.030)in.	H按钮英寸	按钮手柄英寸
产品型号	手柄长度(+.020/-.000)	公称直径	A(+.0000/-.0015)in.	B(+.005/-.000)in.	C(+.000/-.030)in.	H按钮英寸	最大	最小
SVLP25CB05	0.50	0.25(1/4)	0.2485	0.289	0.290	0.890	0.800	0.720
SVLP25CB075	0.75	0.25(1/4)	0.2485	0.289	0.290	0.890	0.800	0.720
SVLP25CB10	1.00	0.25(1/4)	0.2485	0.289	0.290	0.890	0.800	0.720
SVLP25CB125	1.25	0.25(1/4)	0.2485	0.289	0.290	0.890	0.800	0.720
SVLP25CB15	1.50	0.25(1/4)	0.2485	0.289	0.290	0.890	0.800	0.720
SVLP25CB20	2.00	0.25(1/4)	0.2485	0.289	0.290	0.890	0.800	0.720
SVLP25CB25	2.50	0.25(1/4)	0.2485	0.289	0.290	0.890	0.800	0.720
SVLP25CB30	3.00	0.25(1/4)	0.2485	0.289	0.290	0.890	0.800	0.720
SVLP25CB35	3.50	0.25(1/4)	0.2485	0.289	0.290	0.890	0.800	0.720
SVLP25CB40	4.00	0.25(1/4)	0.2485	0.289	0.290	0.890	0.800	0.720
产品型号	手柄长度(+.020/-.000)	公称直径	A(+.0000/-.0015)in.	B(+.005/-.000)in.	C(+.000/-.030)in.	H按钮英寸	按钮手柄英寸
产品型号	手柄长度(+.020/-.000)	公称直径	A(+.0000/-.0015)in.	B(+.005/-.000)in.	C(+.000/-.030)in.	H按钮英寸	最大	最小
SVLP31CB05	0.50	0.31(5/16)	0.311	0.375	0.330	0.930	1.135	0.810
SVLP31CB075	0.75	0.31(5/16)	0.311	0.375	0.330	0.930	1.135	0.810
SVLP31CB10	1.00	0.31(5/16)	0.311	0.375	0.330	0.930	1.135	0.810
SVLP31CB125	1.25	0.31(5/16)	0.311	0.375	0.330	0.930	1.135	0.810
SVLP31CB15	1.50	0.31(5/16)	0.311	0.375	0.330	0.930	1.135	0.810
SVLP31CB20	2.00	0.31(5/16)	0.311	0.375	0.330	0.930	1.135	0.810
SVLP31CB25	2.50	0.31(5/16)	0.311	0.375	0.330	0.930	1.135	0.810
SVLP31CB30	3.00	0.31(5/16)	0.311	0.375	0.330	0.930	1.135	0.810
SVLP31CB35	3.50	0.31(5/16)	0.311	0.375	0.330	0.930	1.135	0.810
SVLP31CB40	4.00	0.31(5/16)	0.311	0.375	0.330	0.930	1.135	0.810
产品型号	手柄长度(+.020/-.000)	公称直径	A(+.0000/-.0015)in.	B(+.005/-.000)in.	C(+.000/-.030)in.	H按钮英寸	按钮手柄英寸
产品型号	手柄长度(+.020/-.000)	公称直径	A(+.0000/-.0015)in.	B(+.005/-.000)in.	C(+.000/-.030)in.	H按钮英寸	最大	最小
SVLP37CB05	0.50	0.37(3/8)	0.3735	0.44	0.365	1.040	1.135	0.875
SVLP37CB075	0.75	0.37(3/8)	0.3735	0.44	0.365	1.040	1.135	0.875
SVLP37CB10	1.00	0.37(3/8)	0.3735	0.44	0.365	1.040	1.135	0.875
SVLP37CB125	1.25	0.37(3/8)	0.3735	0.44	0.365	1.040	1.135	0.875
SVLP37CB15	1.50	0.37(3/8)	0.3735	0.44	0.365	1.040	1.135	0.875
SVLP37CB175	1.75	0.37(3/8)	0.3735	0.44	0.365	1.040	1.135	0.875
SVLP37CB20	2.00	0.37(3/8)	0.3735	0.44	0.365	1.040	1.135	0.875
SVLP37CB25	2.50	0.37(3/8)	0.3735	0.44	0.365	1.040	1.135	0.875
SVLP37CB30	3.00	0.37(3/8)	0.3735	0.44	0.365	1.040	1.135	0.875
SVLP37CB35	3.50	0.37(3/8)	0.3735	0.44	0.365	1.040	1.135	0.875
SVLP37CB40	4.00	0.37(3/8)	0.3735	0.44	0.365	1.040	1.135	0.875
产品型号	手柄长度(+.020/-.000)	公称直径	A(+.0000/-.0015)in.	B(+.005/-.000)in.	C(+.000/-.030)in.	H按钮英寸	按钮手柄英寸
产品型号	手柄长度(+.020/-.000)	公称直径	A(+.0000/-.0015)in.	B(+.005/-.000)in.	C(+.000/-.030)in.	H按钮英寸	最大	最小
SVLP43CB10	1.00	0.43(7/16)	0.436	0.509	0.380	1.160	1.400	1.300
SVLP43CB15	1.50	0.43(7/16)	0.436	0.509	0.380	1.160	1.400	1.300
SVLP43CB20	2.00	0.43(7/16)	0.436	0.509	0.380	1.160	1.400	1.300
SVLP43CB25	2.50	0.43(7/16)	0.436	0.509	0.380	1.160	1.400	1.300
SVLP43CB30	3.00	0.43(7/16)	0.436	0.509	0.380	1.160	1.400	1.300
SVLP43CB35	3.50	0.43(7/16)	0.436	0.509	0.380	1.160	1.400	1.300
SVLP43CB40	4.00	0.43(7/16)	0.436	0.509	0.380	1.160	1.400	1.300
产品型号	手柄长度(+.020/-.000)	公称直径	A(+.0000/-.0015)in.	B(+.005/-.000)in.	C(+.000/-.030)in.	H按钮英寸	按钮手柄英寸
产品型号	手柄长度(+.020/-.000)	公称直径	A(+.0000/-.0015)in.	B(+.005/-.000)in.	C(+.000/-.030)in.	H按钮英寸	最大	最小
SVLP50CB05	0.50	0.50(1/2)	0.4985	0.594	0.460	1.190	1.400	1.300
SVLP50CB10	1.00	0.50(1/2)	0.4985	0.594	0.460	1.190	1.400	1.300
SVLP50CB125	1.25	0.50(1/2)	0.4985	0.594	0.460	1.190	1.400	1.300
SVLP50CB15	1.50	0.50(1/2)	0.4985	0.594	0.460	1.190	1.400	1.300
SVLP50CB175	1.75	0.50(1/2)	0.4985	0.594	0.460	1.190	1.400	1.300
SVLP50CB20	2.00	0.50(1/2)	0.4985	0.594	0.460	1.190	1.400	1.300
SVLP50CB25	2.50	0.50(1/2)	0.4985	0.594	0.460	1.190	1.400	1.300
SVLP50CB30	3.00	0.50(1/2)	0.4985	0.594	0.460	1.190	1.400	1.300
SVLP50CB35	3.50	0.50(1/2)	0.4985	0.594	0.460	1.190	1.400	1.300
SVLP50CB40	4.00	0.50(1/2)	0.4985	0.594	0.460	1.190	1.400	1.300
SVLP50CB45	4.50	0.50(1/2)	0.4985	0.594	0.460	1.190	1.400	1.300
SVLP50CB50	5.00	0.50(1/2)	0.4985	0.594	0.460	1.190	1.400	1.300
SVLP50CB55	5.50	0.50(1/2)	0.4985	0.594	0.460	1.190	1.400	1.300
SVLP50CB60	6.00	0.50(1/2)	0.4985	0.594	0.460	1.190	1.400	1.300
产品型号	手柄长度(+.020/-.000)	公称直径	A(+.0000/-.0015)in.	B(+.005/-.000)in.	C(+.000/-.030)in.	H按钮英寸	按钮手柄英寸
产品型号	手柄长度(+.020/-.000)	公称直径	A(+.0000/-.0015)in.	B(+.005/-.000)in.	C(+.000/-.030)in.	H按钮英寸	最大	最小
SVLP62CB05	0.50	0.62(5/8)	0.6235	0.750	0.580	1.500	1.700	1.530
SVLP62CB10	1.00	0.62(5/8)	0.6235	0.750	0.580	1.500	1.700	1.530
SVLP62CB15	1.50	0.62(5/8)	0.6235	0.750	0.580	1.500	1.700	1.530
SVLP62CB20	2.00	0.62(5/8)	0.6235	0.750	0.580	1.500	1.700	1.530
SVLP62CB25	2.50	0.62(5/8)	0.6235	0.750	0.580	1.500	1.700	1.530
SVLP62CB30	3.00	0.62(5/8)	0.6235	0.750	0.580	1.500	1.700	1.530
SVLP62CB25	3.50	0.62(5/8)	0.6235	0.750	0.580	1.500	1.700	1.530
SVLP62CB40	4.00	0.62(5/8)	0.6235	0.750	0.580	1.500	1.700	1.530
SVLP62CB45	4.50	0.62(5/8)	0.6235	0.750	0.580	1.500	1.700	1.530
SVLP62CB50	5.00	0.62(5/8)	0.6235	0.750	0.580	1.500	1.700	1.530
SVLP62CB55	5.50	0.62(5/8)	0.6235	0.750	0.580	1.500	1.700	1.530
SVLP62CB60	6.00	0.62(5/8)	0.6235	0.750	0.580	1.500	1.700	1.530
